Taizhou Qishang ventilproducent blev etableret i 2016. Virksomheden har et anlægsområde på 5000 kvadratmeter og leverer hovedsageligt OEM trykstøbning og smedningsdele til oversøiske kunder, herunder bibcocks, vinkelventiler, kugleventiler, stopventiler, kugleventiler, kontraventiler , svømmerventiler, badeværelsestilbehør og vandhaner mv.
Hvorfor vælge os?
Avanceret udstyr
Vi har introduceret et komplet sæt produktionsudstyr og teknologi til støbning, støbning, smedning, afgratning, bearbejdning, polering, galvanisering, maling, samling og inspektion. Denne serie omfatter materialeanalysetest, saltspraytest og trykbærende test.
Bredt marked
Vores produkter eksporteres til europæiske lande, amerikanske lande, asiatiske lande, afrikanske lande og mellemøstlige lande, fordi vores produkter har høj kvalitet og deres lave pris. De er begunstiget af kunderne, tjener kundernes ros og bliver indkøbt på lang sigt.
Bredt udvalg af applikationer
Vores produkter er velegnede til vand, naturgas, maskiner, metallurgi, petrokemiske, kemiske, bykonstruktioner og andre relaterede industrier og er velegnede til en række forskellige steder og anvendelser.
Førende Service
Vi gennemfører selvstændigt R&D, produktion, marketing, salg og teknisk support processer. En række designs opfylder forskellige kundebehov; du skal blot sende dine krav via e-mail, og vi vil tilpasse produktet til dig.
-
![Højkvalitets kugleventiler af messing]()
Højkvalitets kugleventiler af messing
Føj til forespørgsel -
![Kontraventiler]()
Føj til forespørgsel -
![Kontraventiler af messing]()
Føj til forespørgsel -
![Kontraventil af messing]()
Føj til forespørgsel -
![Fjederkontraventil af messing]()
Føj til forespørgsel -
![1/2, 3/4,11/4, 11/2 tomme kontraventil]()
1/2, 3/4,11/4, 11/2 tomme kontraventil
Føj til forespørgsel -
![Svingkontraventil af messing]()
Føj til forespørgsel -

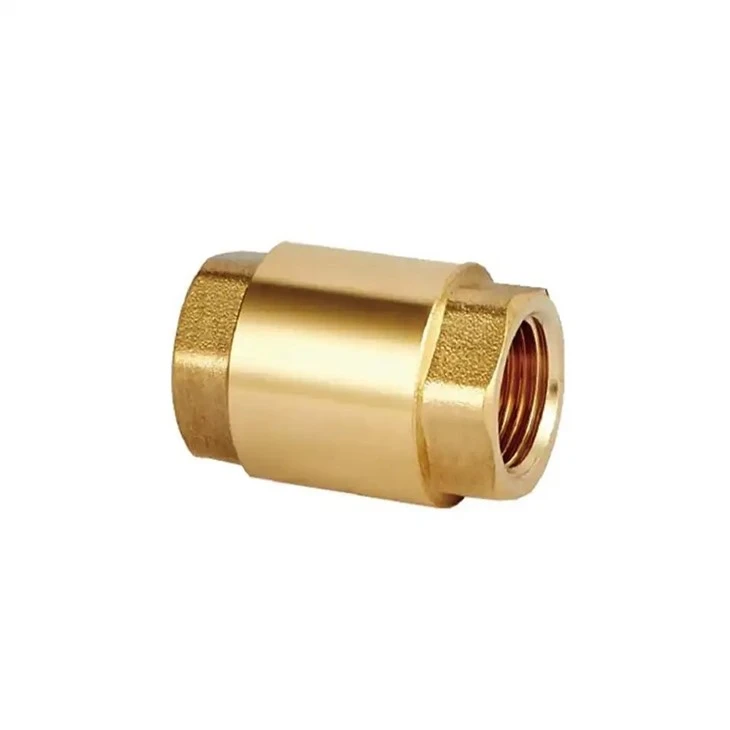

![Vandret kuglekontraventil af messing]()
Vandret kuglekontraventil af messing
Føj til forespørgsel
Kontraventiler er to-ports ventiler, hvilket betyder, at de har to åbninger i kroppen, en for væske at komme ind og den anden for væske at forlade. Der er forskellige typer kontraventiler, der bruges i en lang række applikationer. Kontraventiler er ofte en del af almindelige husholdningsartikler. Selvom de er tilgængelige i en bred vifte af størrelser og omkostninger, er kontraventiler generelt meget små, enkle og billige. Kontraventiler fungerer automatisk, og de fleste styres ikke af en person eller nogen ekstern kontrol; derfor har de fleste ikke noget ventilhåndtag eller spindel. De fleste kontraventilers kroppe (ydre skaller) er lavet af plastik eller metal.
Forhindrer tilbagestrømning
Kontraventiler er designet til at tillade væske at strømme i kun én retning, hvilket forhindrer den i at strømme tilbage, når trykket falder, eller pumpen slukkes. Dette hjælper med at beskytte systemet mod forurening og beskadigelse.
Beskyttelse af pumper
Kontraventiler kan hjælpe med at beskytte pumperne mod beskadigelse ved at forhindre tilbagestrømning, når de er slukket.
Reducerende vandhammer
Vandhammer er en pludselig trykstigning, der kan opstå, når vandstrømmen stoppes brat. Kontraventiler hjælper med at reducere vandslag ved at forhindre vandstrømmen i at skifte retning.
Forbedring af energieffektiviteten
Kontraventiler forbedrer energieffektiviteten ved at forhindre vand i at strømme tilbage til pumpen, hvilket vil kræve, at pumpen arbejder hårdere for at opretholde den ønskede strømningshastighed.
Reduktion af vedligeholdelsesomkostninger
Gummikontraventiler er enkle enheder, der reducerer den samlede vedligeholdelse af vand- og spildevandssystemer.
Typer af kontraventil
Fjederbelastet in-line kontraventil
In-line fjederbelastede kontraventiler er almindelige, nemme at forstå og har et enkelt design. Når flow kommer ind i ventilens indgangsport, skal det have nok tryk (kraft) til at overvinde revnetrykket og fjederkraften. Trykket skubber skiven, åbner åbningen og tillader flow at bevæge sig gennem ventilen. Når indgangstrykket ikke længere er højt nok, eller der er tilstrækkeligt modtryk, skubber modtrykket og fjederen skiven mod åbningen og lukker ventilen. Fjederen, sammen med den korte kørselsafstand for skiven, giver mulighed for en hurtig reaktionstid for lukning. Dette ventildesign forhindrer også trykstød i ledningen, hvilket forhindrer vandslag.
Fjederbelastet Y-kontrolventil
Fjederbelastede y-kontraventiler fungerer på samme måde som in-line fjederbelastede kontraventiler. Forskellen er, at fjederen og den bevægelige skive er placeret i en vinkel. Dette skaber en 'y'-form, deraf navnet på ventilen. Den fungerer på samme måde som en in-line ventil, men da de bevægelige komponenter er i en vinkel, kan de efterses og serviceres, mens ventilen er tilsluttet systemet. Disse ventiler er større og fylder mere i systemet.
Kuglekontraventil
En kuglekontraventil bruger en fritflydende eller fjederbelastet kugle, der hviler på tætningssædet for at lukke åbningen. Tætningssædet er normalt konisk tilspidset for at føre kuglen ind i sædet og skabe en positiv tætning, hvorved omvendt strømning stoppes. Når trykket af væsken i indløbssiden overstiger revnetrykket, løsnes kuglen fra sit sæde, hvilket tillader flow. Når indløbstrykket ikke overstiger revnetrykket, eller der er modtryk, vil kuglen lukke med modtrykket eller via fjederen, hvilket effektivt lukker åbningen. Ægte union kuglekontraventiler giver mulighed for nem fjernelse og udskiftning af kugler, hvilket eliminerer behovet for at købe en ny ventil.
Membran kontraventil
Membrankontraventiler består af en gummimembran, der åbner sig, når indløbstrykket stiger. Efterhånden som indløbstrykket stiger, vil membranen bøje åben, hvilket tillader mere flow. Hvis der opstår modtryk (eller det er en normalt lukket membrankontraventil), vil membranen blive tvunget mod åbningen og vil forsegle den for at forhindre tilbagestrømning. Membrankontraventiler er ideelle til lavtryks- eller vakuumapplikationer.
Løft kontraventil
En løftekontraventil består af en styret skive, der hæver (løfter) af ventilsædet for at tillade medieflow. Det kræver et revnetryk for at overvinde tyngdekraften og/eller fjedermodstanden. Styringen holder skiven i en lodret linje, så den sættes på plads igen med den korrekte justering og forsegling.
Oftest tvinger løftkontraventiler mediet til at foretage en 90-gradersdrejning. Hvis der ikke er nogen fjeder til at hjælpe med at lukke, er monteringsretningen vigtig at overveje for at sikre, at skiven svinger lukket med tyngdekraften.
Sving kontraventil
Svingkontraventiler kaldes 'tilting-disc' eller 'flapper' kontraventiler. De har en skive på et hængsel (eller tap), der åbnes med et indløbstryk. Skiven lukkes, når indløbstrykket falder, eller hvis der er tilbageløb. Hvis der ikke er nogen fjeder til at hjælpe med at lukke, er monteringsretningen vigtig at overveje for at sikre, at skiven svinger lukket med tyngdekraften. En dobbeltskive eller dobbeltdørskontraventil har en central skive, der er opdelt i to halvcirkelformede døre, der fungerer uafhængigt hængslet på et centralt drejepunkt. Figur 7 viser et eksempel på en svingkontraventil. Læs vores artikel om svingkontraventiler for mere information.
Stop kontraventil
En stopkontraventil er typisk en fjederbelastet y-kontraventil eller en løftekontraventil med en manuel tilsidesættelsesfunktion. Dette gør det muligt for ventilen at fungere som en normal kontraventil og forhindre tilbagestrømning. En ekstern mekanisme kan bruges til at holde ventilen i åben eller lukket tilstand. Derfor kan en stopkontraventil fungere som to ventiler i én: en flowreguleringsventil og en tilbagestrømssikringsventil. De er almindeligt anvendt i kraftværker, kedelcirkulation, dampgeneratorer, turbinekøling og sikkerhedssystemer.
Butterfly eller Wafer kontraventiler
Udtrykkene butterfly kontraventil og wafer kontraventil bruges ofte i flæng. De består af en sommerfugl- eller wafer-stilskive på et hængsel og en fjeder. De to sider åbner sig, når indløbstrykket overvinder revnetrykket. Når indløbstrykket falder, eller der er tilbagestrømning, vil fjederen på hængslet (eller modtrykket) lukke skiven og forsegle den effektivt. Denne ventiltype tillader et lige medieflow med minimal forhindring. Wafersvingkontraventiler er slanke i design og kan monteres i snævre flangerum.
Andenæb kontraventil
Andenæbsventiler tillader flow at fortsætte gennem et blødt rør, hvis ende har en naturlig fladt form. Denne fladtrykte form ligner et andenæb, deraf navnet på ventilen. Strømmen åbner den flade ende af andenæben og tillader medier at passere. Når trykket fjernes fra indløbssiden, vender andenæbsenden tilbage til sin fladtrykte tilstand og afbryder strømmen.
Fodventil
En fodventil er en kontraventil kombineret med en si på indløbssiden. Sien forhindrer, at snavs, der kan tilstoppe eller beskadige noget nedstrøms, kommer ind i kontraventilen. Denne ventil er installeret for enden af en rørsektion, da dens indgang ikke har et tilslutningspunkt. Almindelige kontraventiltyper inkluderet i en fodventil er in-line fjederassisteret eller en in-line kuglekontraventil. De er typisk installeret for enden af en pumpesugeledning i en vandbrønd, brændstoftank eller enhver anden applikation, hvor sugeledningen er placeret under pumpen. De kan bruges til at holde pumperne primet, forhindre væske i at sifonere tilbage og holde snavs ude af ledningen.
Dobbeltplade kontraventil
En dobbeltplade kontraventil har to fjederbelastede plader monteret på en central stift. Dette design forhindrer smæld og vandslag effektivt.
Brug af kontraventil
Forhindrer tilbagestrømning
En kontraventils primære funktion er at forhindre tilbagestrømning af væsker i et rørsystem. Det sikrer, at væskestrømmen kun sker i én retning, hvilket effektivt blokerer omvendt strømning. Dette er især vigtigt i situationer, hvor tilbagestrømning kan forårsage skade, forurening eller interferens med den tilsigtede strømningsretning.
Beskytter udstyr og systemer
Kontraventiler hjælper med at beskytte udstyr og systemer ved at forhindre potentielle skader forårsaget af omvendt flow. De fungerer som en barriere, der forhindrer væsker i at strømme tilbage og forårsager problemer som pumpeskader, rørkollaps, vandslag eller forurening af følsomme komponenter.
Vedligeholder trykket
Kontraventiler hjælper med at opretholde optimale trykniveauer i et system. Ved at tillade væske at strømme i den ønskede retning og forhindre tilbagestrømning hjælper de med at opretholde de ønskede trykforhold, hvilket sikrer effektiv drift af pumper, regulatorer og andet trykfølsomt udstyr.
Forbedrer systemets effektivitet
Kontraventiler bidrager til den samlede effektivitet af et system. Ved at forhindre omvendt flow eliminerer de behovet for yderligere pumper eller mekanismer for at modvirke tilbagestrømning og derved reducere energiforbruget og driftsomkostningerne.
Minimerer vandhammer
Vandhammer, karakteriseret ved pludselige trykstød eller stødbølger i et system, kan føre til rørskader og systemfejl. Kontraventiler hjælper med at afbøde vandslag ved at forhindre omvendt flow og de efterfølgende trykspidser, der kan opstå.
Giver mulighed for systemisolering og vedligeholdelse
Kontraventiler giver et middel til at isolere sektioner af et system til vedligeholdelse eller reparationer. Ved at lukke for ventilen kan væskestrømmen stoppes i en bestemt retning, hvilket muliggør sikre og effektive vedligeholdelsesprocedurer.
Anvendelser af kontraventil
Farmaceutisk:Den farmaceutiske industri kræver kontraventiler til bevægelse af væsker. Kontraventiler regulerer trykket i væskestrømmen til produktkvalitet, effektivitet og produktion. Kun sanitære kontraventiler kan bruges til denne proces. De kræver nem rengøring, uden behov for adskillelse, og lydløs lukning med tæt afspærring.
Flyhydrauliksystemer:Åbningskontraventiler bruges i hydraulikken i landingsstellets aktuatorsystem. Når gearet er hævet, strømmer der væske for at løfte gearet. Når gearet er sænket, stopper kontraventilen gearet i at falde ved at kontrollere flowet ud af aktuatoren. Bortset fra landingsstellet bruges kontraventiler på fly i andre hydrauliske systemer samt brændstof- og pneumatiske systemer.
Vandingssystemer:I et kunstvandingssystem er kontraventiler placeret i nærheden af systemets kilde for at forhindre tilbagestrømning, sifonering, af vandingsvand tilbage til kilden.
Brændstofpumpe:Kontraventiler findes i køretøjer, der blev fremstillet før opfindelsen af det elektroniske indsprøjtningssystem. Brændstofpumper til gamle biler har en kontraventil placeret ved pumpens indløb og en ved udløbet. De er designet til at tvinge brændstoffet til at strømme i den rigtige retning. Når kontraventilen går dårligt, falder brændstoftrykket.
Vandforsyning kontraventiler:Vand i en bolig bør kun bevæge sig fra forsyningsledningen og ud gennem et armatur eller fra et afløb til kloakken. Kontraventiler er placeret i boliger for at forhindre krydsforbindelse eller tilbageløb. De kommer i flere varianter, herunder kugle- og svingkontraventiler. Indenlandske kontraventiler kan ses nedenfor på et diagram over et varmtvandssystem til et hjem.
Varmekedel:Kontraventiler på varmekedler forhindrer varmt vand i at cirkulere, når termostaten ikke kalder på varme. De forhindrer vandet i at gå tilbage i kedlen, hvilket ville opbygge for stort tryk. I en boligvarmekedel forhindrer en kontraventil kedelvand i at komme ind i boligforsyningen for at forhindre, at det bruges til at drikke, bade eller lave mad.
Flydende brændstof:Kontraventiler til flydende brændstof er designet til at fungere med flere forskellige typer brændstoffer, herunder jetbrændstoffer, hydraulikolie, syntetisk olie og luft. De er designet til at give stabil drift fra revnen i ventilen til fuld flow. Der bruges en omvendt spole, der har en indbygget tryksensor for at sikre balance og stabilitet og holder et specifikt deltatryk i ventilen. Det samlede design gør det muligt for ventilen at åbne ensartet.
Overvejelser ved køb
Ansøgning
En kontraventil kan blandt andet bruges som spildevandskontraventil eller spildevandskontraventil, kemisk kontraventil eller vandkontraventil. Applikationen bestemmer designet og funktionsmåden for den valgte ventil. For eksempel er kugleventiler velegnede til spildevandsrensning, da de ikke forstyrrer flowet. De klarer sig dog dårligt i kemisk blandingsapplikationer på grund af langsomme afbrydelseshastigheder.
Revnetryk eller minimalt driftstryk
Det er bydende nødvendigt at installere en kontraventil af korrekt størrelse med det passende revnetryk. Hvis ventilens revnetryk er for højt, kan det flydende medium muligvis ikke åbne det. På den anden side ville kontraventilen ikke være funktionel, hvis revnetrykket er utilstrækkeligt.
Størrelse
Ventiler fås i mange størrelser. Den valgte kontraventils størrelse skal naturligvis passe til størrelserne på rørene og andet tilhørende udstyr.
Orientering
Kontraventiler er designet til at blive installeret lodret eller vandret og kan ikke installeres i en anden retning end den tilsigtede. Bemærk den installation, som dit rørsystem kræver, før du vælger en ventil.
Materiale
Kontraventilmaterialet, både ventilhus og sæde, skal være kompatibelt med det flydende medium. Kontraventiler kan være lavet af duktilt jern, rustfrit stål, messing, polypropylen, polyvinylchlorid osv., og materialekompatibilitet er afgørende. Hawles kontraventiler er lavet af duktilt jern og kommer med en GSK-certificeret epoxybelægning af høj kvalitet, der giver korrosionsbestandighed.
Driftsforhold (temperatur, tryk, fugt osv.)
Forskellige kontraventilkonstruktioner og materialer er designet til forskellige driftstryk, temperatur og flowhastighedsniveauer. Omhyggelig overvejelse af disse faktorer er afgørende for at vælge den korrekte ventiltype.
Omkostninger
Det første indkøb, monteringen, vedligeholdelsen og driftsomkostningerne skal overvejes, før du vælger en kontraventil. Omkostninger er normalt en vigtig overvejelse, rangordnet lige efter kvalitet og funktionalitet. Bemærk dog, at lave indkøbsomkostninger kan medføre høje drifts-/vedligeholdelsesomkostninger. Også en billig kontraventil, der ikke udfører sin pligt, kan forårsage alvorlige problemer på pumpestationen.
Vores fabrik
Qishang er blevet en professionel og moderniseret virksomhed, der producerer ventiler og fittings. Vi prioriterer kundernes behov og produktkvalitet og ser frem til at samarbejde med kunder over hele verden på basis af gensidig fordel.
Vores certifikat
Vi har Alibaba Quality fabrikscertificering, som en ærlig og troværdig enhed, og kvalitetsproduktcertificering.
Kontakt os
Ofte stillede spørgsmål
Q: Hvordan fungerer en kontraventil?
En kontraventil kræver et minimum opstrømstryk (trykforskel mellem indløb og udløb) for at åbne ventilen og føre mediet igennem den. Dette minimale opstrømstryk, ved hvilket ventilen åbner, kaldes kontraventilens 'revnetryk'. Det specifikke revnetryk ændrer sig baseret på ventilens design og størrelse, så sørg for, at systemets tryk kan generere revnetrykket for de(n) valgte kontraventil(er).
Lukning
Hvis opstrømstrykket falder under revnetrykket, eller der er modtryk (flow, der forsøger at bevæge sig fra udløbet til indløbet), vil kontraventilen lukke. Typisk har kontraventiler en låge, kugle, membran eller skive, der presses mod en tætning for at lukke kontraventilen. Tyngdekraften eller fjederen kan hjælpe med lukningsprocessen. Når indgangstrykket falder under revnetrykket, eller der er modtryk, lukker ventilen ved tyngdekraft, fjeder og/eller ved at bruge modtrykket.
Installationsorientering
Da en envejsventil kun tillader flow i én retning, er det afgørende at kende den korrekte installationsretning. Typisk angiver en pil på ventilens hus strømningsretningen. Hvis der ikke er en pil, skal du undersøge ventilen for at sikre, at den er installeret i den tilsigtede strømningsretning. Hvis ventilen monteres baglæns, vil medier ikke være i stand til at bevæge sig gennem systemet, og den resulterende trykopbygning kan forårsage skade.
Normalt åbne og normalt lukkede kontraventiler
En normalt åben kontraventil tillader mediet at flyde frit, men lukker for flowet i tilfælde af tilbageløb. En normalt lukket kontraventil forhindrer strømmen af medier gennem den, indtil revnetrykket opbygges, hvorefter ventilen åbner.
Q: Hvilke materialer er kontraventilen lavet af?
Kontraventiler i messing er fremragende til luft, vand, olie eller brændstof. De er dog ikke modstandsdygtige over for havvand, renset vand eller kloreret vand. De er mindre modstandsdygtige over for varme og korrosion sammenlignet med rustfrit stål og bruges typisk til applikationer med lavt tryk.
Kontraventil i rustfrit stål
Rustfrit stål kontraventiler har overlegen modstand mod korrosion, varme og lav temperatur og har fremragende mekaniske egenskaber. Til applikationer, der ikke kræver høj holdbarhed eller modstand, er rustfrit stål typisk ikke en omkostningseffektiv løsning sammenlignet med PVC eller messing kontraventiler. Vaffelkontraventiler i rustfrit stål er typisk højkvalitetskontraventiler, der bruges til højtemperatur- og højtryksanvendelser.
PVC (Polyvinyl Chloride) kontraventil
Plastkontraventiler som PVC eller CPVC bruges ofte i kunstvandings- og vandstyringssystemer. De er korrosionsbestandige over for de fleste ætsende medier som havvand, syrer, baser, chloridopløsninger og organiske opløsningsmidler. De er dog ikke immune over for aromatiske og klorerede kulbrinter og har typisk en maksimal temperaturbestandighed på omkring 60 grader.
Polypropylen (PP) kontraventil
Polypropylen kontraventiler bruges til vand, aggressive medier og flydende fødevarer. De er modstandsdygtige over for de fleste ætsende medier som uorganiske syrer, baser og vandige opløsninger, der hurtigt korroderer metaller. De er dog ikke modstandsdygtige over for koncentrerede syrer og oxidationsmidler og har typisk en maksimal temperaturbestandighed på omkring 80 grader.
Kontraventiler af støbejern
Støbejernskontraventiler bruges typisk som højtemperaturkontraventiler. Støbejern er ekstremt stærkt og er immunt over for vibrationer. Materialet har fremragende modstandsdygtighed over for slid og temperaturtolerance. Men støbejern er ikke duktilt i naturen. Derfor kan enhver bøjning få støbejernsmaterialet til at revne og blive ubrugeligt. Støbejern kan arbejde ved højere temperaturer sammenlignet med PVC, men bliver korroderet over tid. Disse ventiler finder anvendelse i sukkerindustrier, papirindustrier og oliesmøresystemer.
Q: Hvor bruges kontraventil?
For at beskytte udstyr nedstrøms mod tilbageløbsskader
For at forhindre forurening på grund af omvendt flow
For at forhindre hævert
For at holde en vakuumforsegling
På grund af deres funktion bruges de i næsten alle brancher. De bruges på almindelige husholdningsapparater, såsom opvaskemaskiner, vaskemaskiner og spildevandsledninger. Til industrielle formål bruges de på kedler, ovne, gassystemer, pumpeapplikationer eller vakuumsystemer. De bruges også ofte som akvariekontraventiler på vand- og CO2-ledninger. En miniature kontraventil er også et populært valg, hvor pladsen er begrænset, men en pålidelig drift er afgørende. To af de mest almindelige kontraventilapplikationer er til vand og luft, som diskuteres mere i dybden nedenfor.
Kontraventiler for vand
En vandkontraventil bruges i adskillige vandapplikationer, såsom drikkevand og spildevand. Disse ventiler kaldes simpelthen envejsvandventiler. Til drikkevandsapplikationer sikrer de, at ingen medier fra miljøet (udløbssiden af ventilen) kan komme ind i systemet med det sikre, rene drikkevand og forurene det. Til spildevandsapplikationer sikrer de, at spildevandet ikke kan komme ind i systemet igen og forårsage et overløb eller yderligere forurening. Til vandpumpeapplikationer bruges en fodventil ofte for at sikre, at der ikke kommer snavs ind i ledningen og for at holde det indre tryk til spædeformål. Andenæbsventiler kan også bruges til udledninger på vandledninger. Sumppumpens kontraventiler sikrer, at det udledte vand ikke kommer tilbage i sumppumpen med tyngdekraften, når pumpen er slukket.
Pneumatisk kontraventil
En pneumatisk kontraventil eller luftkontraventil tillader luftstrøm og forhindrer den i at gå ud. De kaldes ofte blot envejsluftventiler. Den mest almindelige anvendelse er til en luftkompressor. En pneumatisk kontraventil gør det muligt for kompressoren at holde visse dele under tryk og andre dele trykløse. De kan placeres på en luftbeholder, afgangsrør eller som en stempelkontraventil på stempelkompressorens indløbs- og udløbssider.
Q: Hvilke materialer bruges til at lave kontraventil?
Kloreret polyvinylklorid (CPVC): CPVC har de samme kvaliteter som PVC, men er i stand til at modstå høje temperaturer.
Bronze: Bronze kan bruges til lav- og mellemtryksanvendelser, støbes i komplekse konfigurationer og er korrosionsbestandig.
Messing: Messing har de samme egenskaber som bronze samt samme bearbejdelighed og er billigere end bronze.
Støbejern: Støbejernskontraventiler bruges til varmt og koldt vand, HVAC, damp, gas og forsyningstjenester på grund af dens fremragende korrosionsbestandighed.
Duktilt jern: Duktilt jern har mere end 3% kulstof, så det nemt kan bøjes og formes. Det er stærkere end støbejern og er lettere at forme til kontraventiler.
Jern: Jern bruges til damp-, vand-, olie- og gasanvendelser. Det kan tåle en lang række temperaturer og tryk. Dens fremragende ydeevne balancerer de høje omkostninger.
Rustfrit stål: Rustfrit stål er korrosionsbestandigt, holdbart og kan bruges under barske forhold, herunder kemiske anvendelser.
Polypropylen (PP):PP bruges til at fremstille kontraventiler på grund af dens exceptionelle modstandsdygtighed over for korrosion, som er overlegen i forhold til CPVC og PVC.
Polyvinylidendifluorid (PVDF):PVDF-plast bruges i applikationer, hvor enestående renhed og modstandsdygtighed over for syrer, opløsningsmidler og kulbrinter er en nødvendighed.
Støbt stål: Støbt stål bruges til at producere kontraventiler på grund af dets pludselige slagfasthed uden at deformere, knække eller bøje. Den kan også let formes til enhver type kontraventil.
Q: Hvad er de almindelige problemer, når du bruger kontraventil?
Vandslag er forårsaget af en trykstød, når der er et pludseligt stop i strømmen af en gas eller væske, og ventilen pludselig lukker, hvilket forårsager støj og vibrationer. Vandhammer kan beskadige systemet og føre til dyre reparationer.
Vandslag kan forhindres ved at have hurtigere lukkende kontraventiler, som stopper trykstød og stødbølger. Lydløse kontraventiler er en mulig løsning.
Omvendt flow
Omvendt flow er dyrt og kan beskadige en pumpe ved at få den til at rotere baglæns. Dette problem kan afhjælpes med tætsiddende hurtigtlukkende kontraventiler. En af fordelene ved fjederassisterede kontraventiler er deres evne til at reagere hurtigt og forhindre omvendt flow.
Overdimensionering
Nogle kontraventilsystemer har skravling forårsaget af gentagen åbning og lukning af ventilen. Dette skyldes overdimensionering af kontraventilen. Når en kontraventil installeres, skal den dimensioneres, så den passer til applikationen. Skiven skal være stabil i åben position og lave en fuldstændig tætning, når den er lukket, hvilket kan forhindre gentagen åbning og lukning, flagrende og svigt af kontraventilen.
Installation
Forkert installation og montering af en kontraventil kan forårsage fremtidige problemer. Det første trin er at vælge den korrekte kontraventil til applikationen. Flowkapacitet, positionering og orientering er afgørende faktorer, da installation af en kontraventil for tæt på en pumpe kan forårsage turbiditet og mulig skade på kontraventilen.
Kontraventiler skal monteres flere lige rørdiametre opstrøms fra cirkulationspumper, albuer, T-stykker og si for at forhindre turbulens og raslen af skiven mod sædet.
Q: Hvad er den ideelle kontraventil?
Kontraventilens indre er flowfølsomme i modsætning til on/off kontrolventiler. Hvis der ikke er nok flow og tryk til helt at åbne kontraventilen, opstår der trim-snak inde i ventilen. Dette resulterer i for tidligt slid, risiko for svigt og et højere trykfald end beregnet.
Når en metaldel gnider mod en anden metaldel, er slid et resultat. Det fører til eventuel fejl på selve komponenten. Et komponentfejl kan resultere i, at ventilen ikke udfører sin funktion, hvilket i tilfælde af en kontraventil er at forhindre omvendt flow. I ekstreme tilfælde kan fejl resultere i, at komponenten/komponenterne slipper ud i ledningen, hvilket forårsager svigt eller manglende ydeevne af andre ventiler eller udstyr i ledningen.
Typisk beregnes trykfald ud fra, at kontraventilen er 100 % åben som ved on/off styreventiler. Men hvis flowet ikke er tilstrækkeligt til at opnå fuld åbning, og kontraventilen kun er delvist åben, vil trykfaldet være højere end det beregnede. Dette skyldes, at ventilens effektive Cv er mindre end maksimum, når kontraventilen er delvist åben. I denne situation bliver et højt nominelt Cv faktisk skadeligt for kontraventilen (i modsætning til on/off kontrolventiler). Dette resulterer i skravling af disken og eventuel fejl. Sådan er det ikke med nogle andre ventiler. For eksempel, med en skydeventil, der er helt åben, er kilen ude af strømningsvejen. Derfor påvirker flowet gennem ventilen ikke kilens ydeevne, uanset om flowet er lavt, medium eller højt.
Forskellige typer kontraventiler er tilgængelige. Nogle af de mere populære typer er inkluderet nedenfor. Alle disse kan bruges til rene medier. Som med andre typer ventiler, kan specielle kontraventiler findes til unikke anvendelser. Selvom ingen type ventil er god til alle applikationer, har hver deres fordele.
Hvis du tager dig tid til at kontakte producenten for at hjælpe med udvælgelsen, kan det hjælpe dig med at finde den bedste pasform. Dette gælder især, hvis du har problemer med den type kontraventil, der er installeret i øjeblikket.
Q: Hvad er de almindelige typer kontraventiler?
Sving kontraventiler
En svingkontraventil er bygget med en skive hængslet i den ene kant til ventilhuset. Når væske strømmer ind i ventilen med tilstrækkeligt tryk, tvinger den disken til at åbne, hvilket tillader flow. Skiven slukker, når der er omvendt flow, eller når indløbstrykket ikke længere er tilstrækkeligt. Disse ventiler er velegnede som vandkontraventiler og er meget udbredt i vanddistributionssystemer.
Vippeskive kontraventiler
Disse ventiler er bygget med en dobbelt excentrisk skive og er normalt designet til at blive installeret mellem to flanger. De er velegnede til flow med stor diameter og kræver relativt højt tryk for at åbne. Vippeskivekontraventiler er ikke egnede som spildevandskontraventiler, da snavs kan sætte sig fast i de dele af ventilen, der er i strømningsvejen.
Kuglekontraventiler
Kuglekontraventiler har en kugle som lukkemekanisme. Indstrømningstrykket løfter bolden fra sædet og ind i et dedikeret kammer. Når indstrømningstrykket falder, vender kuglen tilbage til sit sæde, hvilket lukker for flowet og forhindrer omvendt flow. En kuglekontraventil vil fungere fremragende som en spildevandskontraventil, fordi lukkemekanismen ikke forstyrrer strømmen i åben position.
Fodventiler
Fodventiler bruges almindeligvis i vandpumpeledninger for at forhindre vandet i at dræne i tilfælde af pumpestop. De er installeret i pumpens sugeledning og har normalt en skærm, der filtrerer affald fra reservoiret. Denne funktion gør fodventilen til en passende kontraventil til pumpeapplikationer. Da denne ventiltype arbejder med tyngdekraften, skal installationen være lodret i rørledningen.
Aksiale lydløse kontraventiler
Disse ventiler lukker ved hjælp af en fjeder. Aksiale lydløse kontraventiler er hurtiglukkende ventiler og forhindrer pumper i at rotere i modsat retning, når tilbageløbet opstår, da dette kan beskadige pumpen.
Q: Hvad skal man overveje, når man vælger en kontraventil?
Overvejelser om flowhastighed og trykfald
En af de primære ting at overveje, når du vælger en kontraventil, er væskens strømningshastighed og trykfald. Den valgte type kontraventil skal kunne håndtere den forventede strømningshastighed og trykfald, samtidig med at den minimerer tryktab.
Overvejelser om materialevalg
Kontraventilens materiale er også en vigtig faktor, da det påvirker ventilens forenelighed med den væske, der transporteres. Derudover har forskellige materialer forskellige kemiske resistens- og holdbarhedsegenskaber, og det valgte materiale bør kunne modstå det specifikke miljø og betingelserne for anvendelsen.
Temperatur- og trykbegrænsninger
Kontraventiler har også specifikke temperatur- og trykbegrænsninger, som skal tages i betragtning ved valg af ventil. Ventilen skal være i stand til at modstå væskens maksimale temperatur og tryk uden fejl eller beskadigelse.
Overvejelser om installation, vedligeholdelse og omkostninger
Til sidst, når du vælger en kontraventil, er det vigtigt at tage højde for de oprindelige indkøbsomkostninger, monteringsomkostninger, vedligeholdelsesgebyrer og løbende driftsomkostninger. Omkostninger er typisk en væsentlig faktor, efter kvalitet og funktionalitet. Selvom lave indkøbspriser kan virke attraktive, kan de resultere i høje vedligeholdelses- og driftsudgifter. Også en billig kontraventil, der ikke udfører sin tilsigtede funktion, kan forårsage alvorlige problemer på en pumpestation.
Kontraventiler skal installeres korrekt for at sikre optimal ydeevne og forhindre fejl. Visse typer kontraventiler kan kræve dyre modifikationer af rørledningen, hvilket kan øge monteringsomkostningerne. Vedligeholdelses- og reparationsudgifter har også en tendens til at stige, efterhånden som ventilens kompleksitet øges. I nogle tilfælde kan komplekse løsninger kræve hjælp fra en professionel.
Q: Hvad er kontraventilens rolle i forskellige systemer?
I hydrauliske systemer udfører en kontraventil kritiske funktioner, herunder:
Trykkontrol: Direktevirkende og pilotbetjente kontraventiler fungerer som trykaflastningsventiler i hydrauliske systemer. Direkte virkende ventiler bruger en fjeder, der normalt er lukket, indtil systemet når ventilens revnetryk. Jo højere systemtrykket er, jo mere åbner ventilen, indtil den når det fulde overtryksventiltryk, hvor den er helt åben. Hvad angår pilotbetjente kontraventiler, er de to-trinsventiler, der typisk opererer ved højere tryk end deres direkte virkende modstykker. I det første trin skal systemets tryk overvinde et mindre fjederbelastet stempel for at tillade væske at strømme gennem ventilen. Derefter skaber dette et trykfald, der åbner et større stempel for at tillade fuld strømning gennem ventilen i andet trin.
Pumpebeskyttelse: Hydrauliksystemer bruger ofte flere pumper. Disse pumper kan være tændt samtidigt, når de kører med fuld kapacitet. Dette sker dog ikke for længe, med nogle få pumper i drift det meste af tiden. I disse situationer forhindrer kontraventiler, at driftspumper flytter væske ind i ikke-operative pumper, hvilket kan beskadige dem. Hydrauliske systemer bruger også typisk akkumulatorer til at holde systemet under tryk, når pumperne ikke er i drift. Kontraventiler forhindrer retur af væske til pumpen og undgår derved backspin.
Hold prime: Pumper kræver tilstedeværelse af væske inde hele tiden for at undgå skader. Der anvendes kontraventiler ved både ind- og udgange af pumper for at sikre dette.
Vandpumpe
En kontraventil udfører flere funktioner i vandpumper og vanddistributionssystemer generelt. For at sikre, at der altid er vand i pumpen for sikker start, er kontraventiler altid placeret ved pumpens indgangs- og udgangsledninger. Tilstedeværelsen af kontraventiler ved en pumpe isolerer den fra tilbagestrømning og de skadelige virkninger af vandhammer. I vandbehandlingsanlæg er det almindeligt at finde kontraventiler i en serie, så spildevandet ikke kan komme tilbage i systemet. Kontraventiler forhindrer også elementer fra miljøet i at forurene rent vand.
Kedel
Kuglekontraventiler er en af de vigtigste komponenter ved styring af vandstrømmen fra fødepumpen til kedlen. Når kedeltrykket stiger ud over pumpetrykket, forhindrer disse ventiler tilbagestrømning fra kedlen til pumpen. De forhindrer også tilbagestrømning, når fødepumpen ikke er i drift.
Q: Hvad er almindelige anvendelser af kontraventiler?
En af de mest almindelige anvendelser af kontraventiler er i pumpesystemer, hvor de holder væsker, gasser eller damp i én retning. I olie- og gasindustrien forhindrer store kontraventiler strømmen i at vende. De er ofte installeret på pumpens udløbsende, hvor de automatisk lukker for flowet, efter at pumpen er koblet fra, hvilket forhindrer systemet i at dræne.
I industrielle processer, hvor gas og andet materiale, såsom et oxidationsmiddel, blandes sammen i én strøm, bruges kontraventiler til at sikre, at gasflaskerne forbliver adskilte, hvilket tilføjer et sikkerhedsniveau.
Kontraventiler hjælper med at opretholde sanitære forhold, når de bruges i husholdningsbrug. I kloakrør tillader de spildevand at komme ud af en struktur, samtidig med at de forhindrer det i at komme ind igen i tilfælde af en backup i kloaksystemet. Opvaske- og tøjvaskere bruger kontraventiler for at forhindre, at forurenet vand kommer ind i brugsvandsforsyningen igen.
Vandpumpesystemer bruger kontraventiler til at opretholde trykket, når pumpen er slukket, samt forhindre tilbagestrømning. For eksempel på en vandvarmer til hjemmet vil en kontraventil forhindre varmt vand i at vende tilbage til den kolde vandledning, når der er trykfald på den kolde side. HVAC-systemer i store bygninger har også kontraventiler til at kontrollere strømmen af kølevæske gennem flere etager.
Uanset om de bruges i husholdnings- eller industrielle applikationer, spiller kontraventiler en vigtig rolle i at beskytte udstyr og opretholde ydeevnen.
Q: Hvornår skal kontraventiler udskiftes?
Da mekaniske kontraventiler forringes, giver de typisk advarselstegn om deres dårlige tilstand. For eksempel kan de begynde at vibrere, udsende lyde eller skravle, og det er også muligt, at komponenter kan svigte og gå tabt fra mekanismen. Når kontraventiler svigter, kan der også forekomme omvendte strømninger. Blot at lytte efter væskestrømmen, når ventilen er i lukket position, er tegn på lækage og et stærkt advarselstegn om at handle. Relativt simple foranstaltninger såsom at minimere affald i ledningen gennem filtre og korrekt smøring af kontraventilkomponenter kan hjælpe med at eliminere for tidlig fejl. Det er dog også værd at bemærke, at kontraventiler skal udskiftes med jævne mellemrum. Produkter, der er baseret på høj kvalitet og erfaren teknik, har uundgåeligt en betydelig indflydelse på ydeevnen med billigere produkter, ofte en falsk økonomi.
Kontraventiler er typisk en billig komponent og bliver som sådan ofte overset. Dette kan være en højrisikotilgang, da omkostningerne ved tilbageslagsventilfejl er betydelige. Potentialet for katastrofe er reelt, hvor omvendt flow kan standse produktionen eller endda i vid udstrækning beskadige et anlæg. Derfor, hvor kontraventiler begynder at vise tegn på problemer, skal anlægsoperatører omgående forny komponenten med en udskiftning af høj kvalitet.
Q: Hvad menes med kontraventilstørrelse?
Spørgsmål: Hvorfor dimensionere en ventil?
Det kan beskytte et system mod kostbare fejl og nedetid på en produktionsfacilitet.
Ventilens levetid kan øges betydeligt ved at reducere risikoen for, at dele brækker af og beskadiger udstyr nedstrøms.
Det beskytter de pumper, der er opstrøms, ved ikke at tillade tilbagestrømning, hvilket kan få pumpen til at snurre i modsat retning og forårsage alvorlig skade.
Det fører til bedre pumpe- og kompressorbeskyttelse.
Det resulterer i færre rørvibrationer.
Der er en reduktion i problemer med vandhammer.
Det vil arbejde i den lodrette nedadgående strømningsretning.
Q: Hvad er fordelene ved kontraventil?
reducere nedetid og tab af produktion på grund af svigt af uegnede ventiler.
lavt tryktab øger energibesparelsen.
kontraventiler er meget effektive til at forhindre vandslag.
eliminere skravering og reducere muligheden for pludselig ventilfejl.
lavere vedligeholdelsesomkostninger; færre bevægelige dele.
mindre fodaftryk end konventionelle kontraventiler.
fleksibilitet til at klare variable strømningsforhold.
udskiftelighed med de fleste konventionelle svingkontraventiler uden dyre rørændringer.
Som en af de mest professionelle kontraventilproducenter og leverandører i Kina er vi kendetegnet ved kvalitetsprodukter og konkurrencedygtige priser. Vær sikker på at engros billig kontraventil fra vores fabrik. Kontakt os for OEM-service.
